出铁口喷溅铁水的处理办法

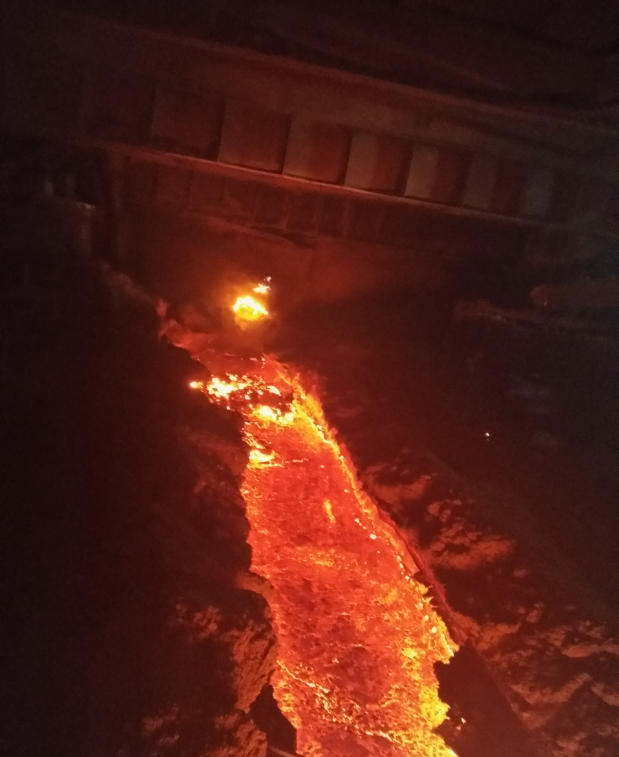

-在钢铁公司的日常高炉出铁过程中，常常碰到因铁口窜煤气而引发的铁口喷溅，铁口喷溅带来大量烟尘以及渣铁，极大的增加了除尘压力，造成能源浪费。大量的喷溅也会加速沟盖板和出铁沟的熔损，而且大量的喷溅物堆积增加了炉前工的劳动强度，喷溅还容易影响出铁判断导致渣铁出不尽，以至于出现堵不上口的出铁事故和放风堵口事故，影响高炉的正常生产。




-总结众多的因素因为铁口喷溅会带来很多不利的影响，所以治理铁口喷溅也成了炉前专家们的首要问题之一，究其原因主要是因为铁口通道内产生裂缝造成煤气泄漏，高压的煤气使顺行的铁水产生喷溅。所以要想从根本上治理铁口喷溅的问题，消除裂缝是首要任务。目前国内大多数工厂对高炉铁口喷溅的主要处理方法是高炉休风，对铁口进行压浆处理，由于休风会影响高炉的正产生产，所以成本高、而且又需要专门的设备和专业的队伍，因此比较麻烦。今天介绍一种高炉出铁口简易处理方法，是利用出铁间隙对铁口通道的裂缝进行处理，操作既简单有效而且也大大节约了成本。



一、利用出铁的间隙，用70mm左右的钻头对铁口进行钻孔，深度为铁口深度的一半(铁口深度每个高炉不一样)。




二、将泥炮装满炮泥，把泥炮前段掏空600mm，把用小塑料袋(200*300mm)装好的自流修补料塞满掏空的孔道，炮口最前段预留80mm，预留部分用炮泥堵上，防止自流料掉出来，炮泥最大粒度为0-0.5mm，具有流动性好的特点，所以在外界压力下，它能达到修补裂缝的作用。




三、将泥炮口和铁口对接，利用泥炮的推力将自流修补料推进第一步钻出的孔道。



四、等到泥炮推不动以后保持相同的推力，保持20-30分钟，或者时间视炮泥和自流修补料的硬化时间而定。




五、等到炮泥和自流修补料都硬化后，就可以撤掉泥炮了，整个处理过程就结束了。



-河南丰润公司创始于1998年，是高新技术耐材企业、诚信315企业。主要产品：纯铝酸钙水泥（铝酸钙高温结合剂），α氧化铝微粉，煅烧氧化铝微粉，活性氧化铝微粉，氧化铝空心球，电熔铝镁尖晶石、高铝水泥、耐火水泥等系列耐火材料，产品畅销全国和出口国外地区，深受国内外用户的好评。

上一篇：高温结合剂、铝酸钙高温结合剂的用途及生产
下一篇：a氧化铝微粉|活性a氧化铝微粉|a氧化铝粉|活性a氧化铝
