除了高铝水泥、铝酸盐水泥。在耐火浇注料中还有什么材料可用于高温结合剂？

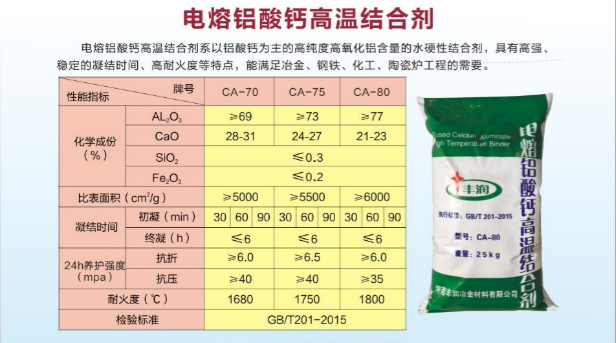

高温结合剂指标



耐高温结合剂的概念，顾名思义，就是可以耐高温的水泥。它的种类很多：


1、高铝水泥；

2、铝酸盐水泥系列耐火水泥；

3、电熔铝酸钙高温结合剂；

4、纯铝酸钙水泥；

5、磷酸盐系列耐高温胶凝材料

6、ρ氧化铝微粉，可替代纯铝酸钙水泥用于高档不定型耐火浇注料的高温结合剂，也可代替硅微粉和超细氧化铝微粉，用于高档刚玉制品的粘合剂和高温结合剂

高温耐火水泥的制作工艺和组成：

以石灰石、氧化钙、粘土、铝矾土、工业氧化铝作原料，在高温下发生复杂的物理、化学变化，经熔化、冷却后，再在熟料中加入3%以下的石膏以控制凝结速度，即得水泥。


在普通水泥制作过程中，加入铝酸盐等耐高温材料制得的水泥就是耐火水泥。耐火水泥技术要求：

1、细度：水泥颗粒越细，比表面积越大，水化反应越快越充分，早期和后期强度都较高。国标规定：比表面积应大于300平方厘米/克，否则为不合格。

2、凝结时间：为保证在施工时有充足的时间来完成搅拌、运输、成型等各种工艺，水泥的初凝时间不宜太短；施工完毕后，希望水泥能尽快硬化，产生强度，所以终凝时间不宜太长。铝酸盐水泥的初凝时间不得早于45分钟，终凝时间不得迟于300分钟。

3、体积安定性：水泥浆体在凝结硬化过程中体积变化的均匀性称为水泥的体积安定性。如体积变化不均匀即体积安定性不良，容易产生翘曲和开裂，降低工程质量甚至出现事故。







上一篇：高铝水泥用途特性及使用注意事项
下一篇：纯铝酸钙水泥的凝结时间和强度
