耐火材料喷补料施工工艺



    耐火材料喷补料施工方式工艺有湿法喷补、半干法喷补、火焰喷补等方式。

    湿法喷补是将耐火集料、结合剂（高铝水泥，纯铝酸钙水泥）、添加剂与水混合制成一定稠度的泥浆，通过喷补机用压缩空气将泥浆喷射到喷补面上的一种方法。其特点是操作简单、附着效率高且能迅速凝结。但因含水量大，颗粒较细，故收缩也较大。同时，因喷补层较薄，耐用性也不太好。

    半干法喷补是将耐火集料、结合剂（高铝水泥，纯铝酸钙水泥）、添加剂等组成的混合料，通过喷枪尾端的水环孔眼与水混合，并由压缩空气喷射到喷补面上的一种方法。水的用量可根据喷补情况随时调整，一般波动在10~20％之间，这比湿法喷补用水量要低得多。因此，喷补层体积密度大，收缩较小，可获得较厚的喷补层，耐用性较好，但回弹量稍高于湿法，该喷补方法采用比较普遍。

    火焰喷补是用压缩氧气把耐火集料，助熔剂或发热剂等混合料输送至喷嘴，用高热值燃料与其混合燃烧，瞬间把耐火集料颗粒表面加热至熔融或半熔融状态，进而喷射粘附在炉衬上的修补方法。该施工方法获得的喷补层结构致密、强度高、抗侵蚀、抗冲刷能力强，坚实耐用。但火焰喷补装置费用高，技术复杂，施工耗能也多。

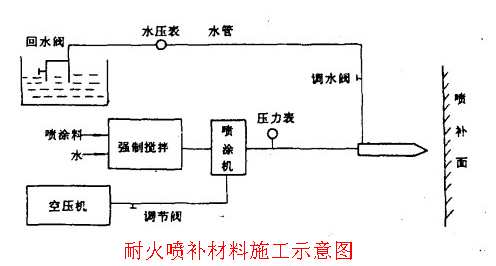

喷涂料施工工艺示意图



操作要点：

1、喷枪操作距离与喷枪喷出速度有关，一般要求在0.8—1.2m之间，不宜小于0.6m；

2、喷涂方向垂直于受喷面，喷枪嘴不停地作螺旋式移动，分区喷涂，一次喷到设计厚度；

3、初凝后，可以对喷涂表面进行整平处理；

4、分区喷涂时，需留施工缝直茬，接茬时用水润湿。

    锚固件的材质根据使用温度选用普通钢或耐热钢，锚固件必须涂刷沥青。锚固件间距一般按喷涂料厚度的1.5—2.5倍考虑，直墙部位间距比顶部间距大些，按梅花型或田字型布置。在锚固件上隔行焊上螺旋型金属丝。金属锚固件埋入喷涂料衬体的深度为衬体厚度的二分之一到三分之一。

    低水泥喷涂料的施工停止后，在常温下自然养护4—6小时(温度最好保持在(20—25℃)。自然养护后，每隔4小时撒水一次，时间9天为宜：7天后每隔8小时撒水一次，养护时间14天为宜。撒水时最好使用喷雾器均匀洒水。











备注：以上耐火材料喷补料施工工艺信息由巩义市丰润冶金材料有限公司整理。如果您还需要进一步了解耐火材料的其他信息，请您联系我公司。联系电话:胡经理13938585788，QQ：4108129。公司地址：河南省巩义市河洛路与滨河路口 http://www.hnfryj.com/。











耐火耐磨水泥浇注料的研究：http://www.hnfryj.com/33/314.html



上一篇：高铝水泥的特点和用途
下一篇：工业氧化铝粉和煅烧氧化铝粉的区别
