高级超低水泥不定型耐火浇注料



        超低水泥不定型耐火浇注料是指除了铁沟浇注料之外的超低水泥浇注料，主要品种有莫来石质、高铝质、黏土质、刚玉质和铝镁质等。此类浇注料因骨粉料、超微粉和外加剂的用量及品种不同，其性能也有一定的区别。

        超低水泥耐火浇注料也叫高级耐火浇注料，因此应选择高品质的原料作耐火骨料及粉料。由于铝酸钙水泥（71、75、80）品种不同，CaO含量也不同。因此，应根据水泥品种，确定最佳用量，保证超低水泥耐火浇注料的性能。

        超低水泥耐火浇注料用的超细微粉，一般为活性SiO₂ 、α- Al₂O₃ 和Cr₂O₃ 粉，用量为4%-8%；其外加剂主要有三聚磷酸钠、六偏磷酸钠、萘磺酸盐甲醛缩合物和聚氰胺类缩合物等，用量为0.2%-0.75%。

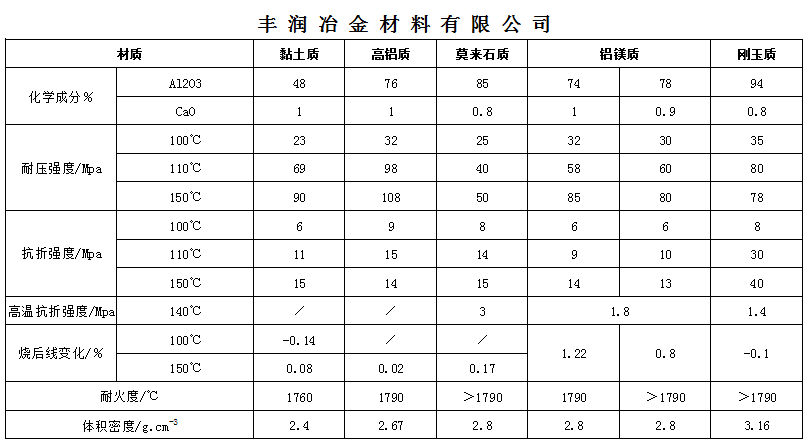

        纯铝酸钙水泥做添加剂的超低水泥耐火浇注料的水用量为3.5%-7.5%。成型后的试样，自然养护。养护到期后，检验耐压强度，一般为6-15MPa。烘干后进行各种性能检验，其结果见下表1。表中铝镁质耐火浇注料的MgO含量，一般为9%-15%。该料主要用于中、小型钢包上，使用寿命为50-100次以上。





        从表中看出，超低水泥耐火浇注料的耐火度≥1760℃，1500℃烧后线变化为-0.1%-1.2%；其烘干耐压强度为23-35MPa。随着加热温度的升高，强度则不断增大，1500℃烧后耐压强度为50-108MPa。这说明，此类耐火浇注料是致密高强型的耐火浇注料。

        以上信息由巩义市丰润冶金材料有限公司整理提供（http://www.hnfryj.com/）。如果您还需要进一步了解不定型耐火材料厂家产品信息，请您及时拨打丰润厂家联系电话:胡经理13938585788。公司地址：河南省巩义市河洛路与滨河路口 丰润冶金材料有限公司

上一篇：丰润公司高纯电熔铝镁尖晶石的优点
下一篇：铝镁尖晶石的工艺结构分类
